Le guide ultime des plates-formes de travail aérien (AWP) : ingénierie, sélection et sécurité

Dunns le domaine de la maintenance industrielle, de la construction et de la gestion des installations, l'exécution de tâches en hauteur présente un ensemble unique de défis englobant la sécurité, la précision et l'efficacité opérationnelle. Les plates-formes de travail aérien (AWP) sont devenues la solution technique, supplantant les méthodes traditionnelles comme les échelles et les échafaudages. Ce guide définitif fournit une analyse de niveau ingénieur des trois principales catégories AWP : nacelles élévatrices, nacelles élévatrices à ciseaux et mâts verticaux — en approfondissant leurs principes de conception mécanique, leurs capacités cinématiques et leur adéquation spécifique à l'application pour permettre une prise de décision basée sur les données.

1. Définir les plates-formes de travail aérien (AWP) : une perspective d'ingénierie des systèmes

Une plate-forme de travail aérien (AWP) est un système mobile, actionné mécaniquement ou hydrauliquement, conçu pour positionner le personnel, les outils et les matériaux à une hauteur de travail désignée avec une plate-forme stable et fermée. Du point de vue de l'ingénierie des systèmes, un AWP intègre des sous-systèmes structurels, mécaniques, hydrauliques, électriques et de contrôle pour obtenir un déplacement vertical et/ou horizontal sûr. La conformité réglementaire n’est pas un complément mais une contrainte fondamentale de conception. À l'échelle mondiale, des normes telles que ANSI/SAIA A92 (Amérique du Nord) et la directive machines 2006/42/CE (Europe, exigeant le marquage CE) régissent la conception, la fabrication, les tests et l'utilisation. Ces normes exigent une évaluation rigoureuse des risques, des calculs structurels, des tests de stabilité et l'incorporation de dispositifs de sécurité (par exemple, détection de charge, capteurs d'inclinaison, descente d'urgence), établissant un niveau d'intégrité de sécurité formalisé pour les opérations.

2. Analyse technique approfondie : classifications AWP principales

2.1 Nacelles : cinématique articulée et télescopique

Les nacelles élévatrices se caractérisent par un bras articulé ou télescopique (flèche) offrant une portée horizontale étendue et une capacité de franchissement des obstacles. Leur cinématique définit leur enveloppe d'application.

• Flèches articulées : Présentent plusieurs points de charnière (articulations), permettant une planification de chemin complexe et non linéaire. La chaîne cinématique permet à la plateforme de se « replier » et de manœuvrer au-dessus/sous les obstacles. Les paramètres d'ingénierie clés incluent le nombre d'axes d'articulation, la hauteur maximale de rangement et la capacité de rotation continue du plateau tournant.
• Flèches télescopiques (droites) : Utilisez un seul bras à extension linéaire via des vérins hydrauliques imbriqués ou un mécanisme à chaîne et pignon. Cette conception donne la priorité à une portée horizontale maximale du châssis. L'analyse critique se concentre sur le diagramme de moment de charge, qui définit l'enveloppe de travail sûre en fonction de l'angle et de l'extension de la flèche.
• Flèches propulsées/sur chenilles : Intégrez la superstructure de la flèche sur un train de roulement à chenilles. Le système de chenilles offre une faible pression au sol (mesurée en psi ou kPa) et une traction améliorée sur des terrains non améliorés, inégaux ou mous. Les considérations techniques incluent la pente (souvent supérieure à 45 %), la garde au sol et le contrôle indépendant de chaque voie pour un repérage précis.

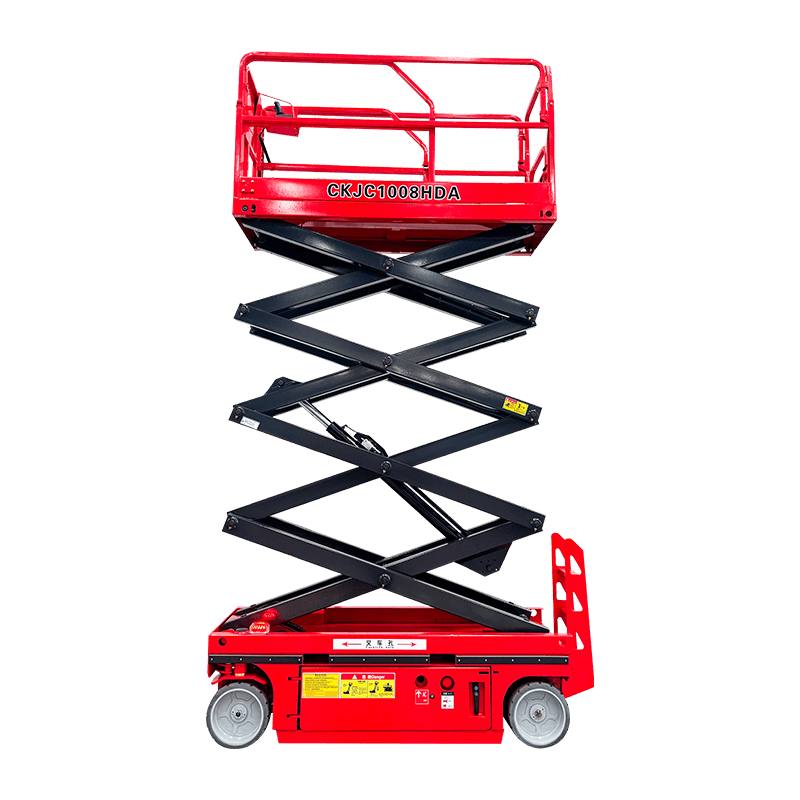

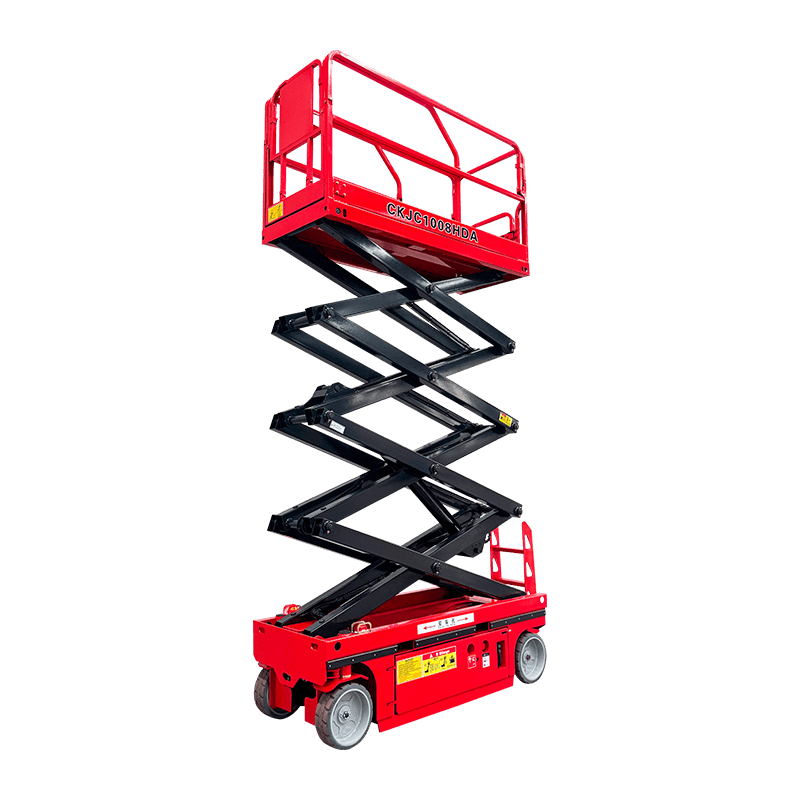

2.2 Plateformes élévatrices à ciseaux : translation verticale via des mécanismes pantographiques

Les ascenseurs à ciseaux utilisent un mécanisme pantographique (ciseaux) pliable et lié pour obtenir une translation de plate-forme strictement verticale. La mécanique du système est régie par les principes d'un modèle en « N » qui s'effondre, où la force du vérin hydraulique est multipliée par un levage vertical. Les principaux avantages techniques sont les suivants :

• Rigidité structurelle et capacité de charge élevées : Les bras à ciseaux triangulés offrent une excellente résistance aux moments de flexion, supportant de grandes surfaces de pont (souvent 20 pieds carrés) et des charges réparties importantes (par exemple 1 000 lb).
• Stabilité : Le large rapport base/hauteur et le centre de gravité bas pendant le déplacement améliorent la stabilité, bien que les stabilisateurs soient essentiels pour les applications à hauteur étendue, selon les tests de stabilité ANSI A92.20.

Les applications sont généralement des tâches à accès vertical sur de grandes surfaces dans des installations industrielles, des entrepôts et des installations d'assemblage où une surface de travail stable et spacieuse est primordiale.

2.3 Mâts élévateurs verticaux : Ingénierie de précision pour les espaces confinés

Mâts élévateurs verticaux , également appelés ascenseurs de personnel ou ascenseurs push-around, représentent une solution spécialisée conçue pour une efficacité spatiale maximale. Le principe de base de la conception est la translation verticale via une ou plusieurs sections de mât imbriquées, guidées par des rouleaux ou des roulements de précision dans un châssis à encombrement minimal.

2.3.1 Paramètres critiques de conception et de sélection

Sélection d'un levage vertical du mât nécessite une analyse rigoureuse des spécifications par rapport aux contraintes opérationnelles.

• Hauteur de travail par rapport à la hauteur de la plate-forme : Une confusion fondamentale dans les spécifications découle de la question : Quelle est la hauteur de travail maximale d’un mât élévateur vertical ? Les ingénieurs doivent faire la distinction entre la *hauteur de la plate-forme* (la hauteur du garde-corps) et la *hauteur de travail* (la hauteur maximale accessible pour un travailleur, généralement une hauteur de plate-forme d'environ 2 m). Le moment de charge de conception et le facteur de sécurité structurelle sont calculés sur la base de la configuration du mât entièrement déployé.
• Analyse du groupe motopropulseur : Évaluer un Prix et spécifications du mât vertical électrique implique un modèle de coût total de possession (TCO). Les entraînements électriques (24 V ou 48 V CC) offrent zéro émission locale, un faible bruit (<70 dBA) et une maintenance réduite (pas de système hydraulique sur certains modèles), ce qui les rend idéaux pour les environnements intérieurs sensibles. Les spécifications techniques doivent inclure la valeur nominale en ampères-heures (Ah), le type de chargeur et le cycle de service.
• Configuration et stabilité du mât : Les mâts peuvent être à un, deux ou trois étages. Un profil de mât plus large (souvent double) augmente la stabilité latérale et la résistance à la flèche sous charge. Le Petit mât élévateur vertical pour les applications en allées étroites utilise souvent un seul mât situé au centre pour atteindre des largeurs inférieures à 32 pouces (810 mm), mais peut avoir une capacité de plate-forme réduite ou des caractéristiques de déflexion différentes.

2.3.2 Avantages opérationnels et justification

La décision de déployer un mât élévateur est motivée par des avantages quantifiés. Une évaluation technique du Avantages de l'utilisation de mâts élévateurs verticaux dans la maintenance des entrepôts révèle :

• Optimisation spatiale : L’intrusion minimale de l’enveloppe préserve la largeur des allées et la densité de stockage. L'encombrement est souvent inférieur à 25 % de celui d'une plate-forme élévatrice à ciseaux de capacité comparable.
• Gains d’ergonomie et de productivité : Élimine la fatigue et les risques liés à l'utilisation de l'échelle. La plate-forme fournit une base stable pour les outils, permettant des cycles de travail plus longs et plus productifs avec une utilisation à deux mains.

Cela répond directement à la question fondamentale : Pourquoi choisir un mât vertical plutôt qu’une échelle ? La réponse est une réduction quantifiable du risque de chute (une des principales causes d’accidents du travail) et une augmentation mesurable de l’efficacité et de la qualité des tâches.

2.3.3 Protocoles de sécurité et d'entretien

La sécurité est un résultat technique et non une hypothèse. La procédure pour Comment faire fonctionner un mât élévateur vertical en toute sécurité est codifié dans des normes et doit comprendre :

• Inspection pré-opérationnelle : Vérifiez l'intégrité structurelle, les garde-corps, les verrouillages de portail, l'état des roues et des roulettes et la fonctionnalité des commandes.
• Évaluation des dangers du site : Vérifiez la capacité de chargement du sol, identifiez les obstacles aériens et assurez-vous que la zone est délimitée.
• Gestion de la stabilité : Ne déplacez jamais l’appareil en position élevée. Utilisez des stabilisateurs s'ils sont fournis et spécifiés dans le manuel.

La fiabilité est assurée grâce à un programme de maintenance préventive. Le protocole pour Comment entretenir et entretenir un mât élévateur vertical implique des tâches planifiées : lubrification des rouleaux/chaînes du mât, vérification et serrage des fixations, inspection des câbles métalliques ou des vérins hydrauliques pour l'usure, test de charge des dispositifs de sécurité et vérification de l'intégrité du système électrique.

3. Méthodologie de sélection avancée : une analyse d'ingénierie comparative

3.1 Matrice de décision basée sur les paramètres opérationnels

La sélection est un problème d'optimisation multi-variable. Les principales variables indépendantes comprennent : la hauteur de travail requise (H), la portée horizontale (R), la contrainte de largeur d'allée (W). _a ), Conditions du sol (G) et Cycle de service (C).

3.2 Comparaison des systèmes face à face

Un compromis technique fréquent dans les intérieurs confinés est illustré par la question : Mât vertical vs nacelle à ciseaux : quel est le meilleur pour une utilisation en intérieur ? Le tableau suivant fournit une comparaison au niveau des systèmes.

3.3 Considérations relatives à l'approvisionnement et au cycle de vie

La dernière étape concerne la stratégie d’approvisionnement. Pour des besoins à court terme ou spécifiques à un projet, la requête Où louer un mât vertical à proximité conduit à une évaluation technique de la location : inspection du journal d'inspection et de maintenance de l'unité (conformément à ANSI A92.22), vérification de la plaque de charge et du manuel actuels et confirmation de la fonctionnalité de tous les dispositifs de sécurité. Pour les scénarios à long terme et à forte utilisation, l'achat implique une analyse détaillée des coûts du cycle de vie pesant les dépenses d'investissement initiales par rapport à la maintenance, à la consommation d'énergie et à la valeur résiduelle attendues.

4. Conclusion : une philosophie de sélection basée sur les systèmes

La sélection de l’AWP optimal est un exercice d’ingénierie des systèmes appliquée. Il nécessite de cartographier les spécifications techniques et les capacités cinématiques des nacelles élévatrices (pour la portée), des nacelles élévatrices à ciseaux (pour la stabilité et la charge) et levage vertical du mâts (pour la résolution des contraintes spatiales) sur un ensemble bien défini d'exigences de tâches et de contraintes environnementales. Le poids le plus élevé doit toujours être attribué aux paramètres de sécurité et au respect de la réglementation. En adoptant cette approche analytique, les gestionnaires d'installations, les ingénieurs de projet et les responsables de la sécurité peuvent spécifier des équipements qui non seulement font le travail, mais le font avec une efficacité maximale, un risque minimisé et une fiabilité technique.

5. Foire aux questions (FAQ)

Q1 : Notre installation comporte des allées de moins de 40 pouces de largeur. Quelles options AWP existent pour entretenir les lumières à 25 pieds ?

R : Il s'agit de la demande définitive d'un Petit mât élévateur vertical pour les applications en allées étroites . Vous devez sélectionner un modèle avec une largeur de châssis inférieure à la largeur de votre allée libre (généralement <36") et une hauteur de plate-forme supérieure à votre hauteur de travail requise (hauteur de travail de 25 pieds ≈ hauteur de plate-forme de 23 pieds). Assurez-vous que le rayon de braquage de l'unité est compatible avec les intersections de vos allées.

Q2 : Pour la maintenance de l'éclairage intérieur d'une usine, comment puis-je techniquement choisir entre un mât élévateur et une nacelle à ciseaux ?

R : La décision technique principale dépend des contraintes spatiales par rapport aux exigences des tâches, comme indiqué dans le Mât vertical vs nacelle à ciseaux : quel est le meilleur pour une utilisation en intérieur ? comparaison. Effectuez une enquête de mesure : si les allées sont larges (> 6 pieds) et que les tâches impliquent plusieurs appareils nécessitant des outils/matériaux importants, une plate-forme élévatrice à ciseaux peut être plus efficace. Si les allées sont étroites (<4 pieds) et que les tâches consistent en des réparations séquentielles et en un seul point, l'accessibilité d'un mât élévateur se traduira par une plus grande productivité globale malgré un temps de cycle potentiellement plus lent par appareil.

Q3 : Du point de vue de l'ingénierie de sécurité, quel est le principal avantage d'un mât élévateur par rapport à une échelle ?

R : Pourquoi choisir un mât vertical plutôt qu’une échelle ? Le principal avantage est la fourniture d'un système de protection contre les chutes collectives . Une échelle repose sur l’équilibre et la formation de l’utilisateur (une mesure de protection individuelle). Un mât élévateur fournit un système de garde-corps technique (plinthes, traverses médianes, portail) qui agit comme un système de prévention passive des chutes, éliminant efficacement le risque de chute pour tous les utilisateurs, ce qui constitue un contrôle d'ordre supérieur dans la hiérarchie des contrôles des risques.

Q4 : Lors de l'examen des spécifications, quelle est la définition technique précise de la « hauteur de travail maximale » ?

R : En demandant Quelle est la hauteur de travail maximale d’un mât élévateur vertical ? , vous devez demander la méthodologie de test définie. Selon les normes ANSI/SAIA A92, il doit s'agir de la distance verticale entre le sol et le haut du garde-corps (hauteur de la plate-forme) OU de la hauteur de portée maximale atteignable pour une personne de 6 pieds. Des fabricants réputés fournissent les deux chiffres. Les calculs de conception structurelle et de stabilité sont basés sur la hauteur de la plate-forme avec la charge nominale maximale.

Q5 : Nous évaluons les élévateurs à mât électriques pour un environnement de salle blanche. Quelles spécifications techniques, au-delà du prix, sont essentielles ?

R : Lors de l'analyse Prix et spécifications du mât vertical électrique pour un environnement contrôlé, votre liste de contrôle technique doit inclure : 1) Matériau et finition : Peinture électrophorétique ou thermolaquée pour résister à la corrosion et empêcher la perte de particules. 2) Contrôle des contaminations : Roulements scellés, roulettes non marquantes et, en option, un système d'entraînement régénératif pour minimiser la poussière de frein. 3) Chimie de la batterie : Plomb-acide scellé (SLA) ou Lithium-ion (Li-ion). Le Li-ion offre une durée de vie plus longue, une charge plus rapide et aucun dégagement gazeux, mais à un CAPEX plus élevé. 4) Émissions EMI/RFI : Assurez-vous que le contrôleur de moteur est conforme aux exigences en matière d'interférences électromagnétiques de l'installation.

6. Références et normes de l'industrie

• ANSI/SAIA A92.20 - 2021 : « Conception, calculs, exigences de sécurité et méthodes d'essai pour les plates-formes de travail élevées mobiles (PEMP) »
• ANSI/SAIA A92.22 - 2021 : « Utilisation sûre des plates-formes de travail mobiles surélevées (PEMP) »
• ISO 16368 : 2020 « Plates-formes élévatrices mobiles de travail — Calculs de conception, exigences de sécurité et méthodes d'essai »
• OSHA 29 CFR 1926.453 - "Aerial Lifts" (U.S. Occupational Safety and Health Administration)
• La Directive Machines 2006/42/CE (Union Européenne)
• Proctor, SP et Mitera, J. (2018). Protection contre les chutes et sécurité des plates-formes de travail aériennes : un guide d'ingénierie. Société américaine des professionnels de la sécurité.
•
